产品名称：ETC专用 3-6KVA 逆变器 铅酸蓄电池及锂电池可用
产品信息：★高度2U，48V锂电、铅酸蓄电池可用
★根据应用选择充电电流，最大60A
★最多9台机组并机,可共用电池组
★交流电恢复时自动重启
★标配485通讯接口
EPS II 3KVA/5KVA/6KV参数表1 市电模式规格型号/额定输出功率3KVA/3KW5KVA/5KW6KVA/5.1KW输入电压波形正弦波(市电或发电机)额定输入电压220Vac低压线路耗损170Vac ±3V低压线路复原180Vac ±3V高压线路耗损255Vac ±3V高压线路复原245Vac ±3V最大交流输入电压300Vac额定输入频率50Hz / 60Hz (自动侦测)低频率耗损47.5 ± 1Hz低频率耗损复原48 ± 1Hz高频率耗损52.5 ± 1Hz高频率耗损复原52 ± 1Hz功率因数>0.98输出短路保护市电模式：断路器 电池模式：电子线路效率（市电模式下）>97%（电阻性负载且电池充饱状态）转换时间*10ms 一般*当机器在并联运作系统下，转换时间会比规格标示的时间长。 表2 逆变器规格型号/额定输出功率3KVA/3KW5KVA/5KW6KVA/5.1KW输出电压波形正弦波输出电压范围220Vac ±5%输出频率50Hz 或 60Hz峰值效率90%过载保护5秒@ ≥150%负载； 1分钟@ 125%~150% 负载；5分钟@ 110%~125% 负载；突波能力2倍额定功率为5秒额定直流输入电压48.0Vdc冷启动电压46.0Vdc低直流警告电压@负载<20%@20%≤ 负载 <50%@负载≥50% 44.0Vdc42.8Vdc40.4Vdc低直流警告返回电压@负载<20%@20%≤ 负载 <50%@负载≥50% 46.0Vdc44.8Vdc42.4Vdc低直流断开电压@负载<20%@20%≤ 负载 <50%@负载≥50% 42.0Vdc40.8Vdc38.4Vdc高直流恢复电压58Vdc高直流断开电压60Vdc无负载耗损电力<50W节能模式耗损电力<15W表3 充电器规格市电充电模式型号/额定输出功率3KVA/3KW5KVA/5KW6KVA/5.1KW充电电流（UPS）@额定输入电压默设：30A； 最大：60A恒流充电电压56.4Vdc浮充电压54.0Vdc充电方式3阶段表4 一般规格型号/额定输出功率3KVA/3KW5KVA/5KW6KVA/5.1KW并联能力有（最多9台机组并联）通讯RS232 和USB安全认证CE工作温度范围0℃ to 40℃ 贮存温度-15℃ ~ 60℃ 湿度5%至95%相对湿度（非冷凝）尺寸（D*W*H）, mm400×438×86.3净重/公斤（KG）8.79.29.2
表1 市电模式规格
型号/额定输出功率
3KVA/3KW
5KVA/5KW
6KVA/5.1KW
输入电压波形
正弦波(市电或发电机)
额定输入电压
220Vac
低压线路耗损
170Vac ±3V
低压线路复原
180Vac ±3V
高压线路耗损
255Vac ±3V
高压线路复原
245Vac ±3V
最大交流输入电压
300Vac
额定输入频率
50Hz / 60Hz (自动侦测)
低频率耗损
47.5 ± 1Hz
低频率耗损复原
48 ± 1Hz
高频率耗损
52.5 ± 1Hz
高频率耗损复原
52 ± 1Hz
功率因数
>0.98
输出短路保护
市电模式：断路器 电池模式：电子线路
效率（市电模式下）
>97%（电阻性负载且电池充饱状态）
转换时间*
10ms 一般
*当机器在并联运作系统下，转换时间会比规格标示的时间长。
表2 逆变器规格
输出电压波形
正弦波
输出电压范围
220Vac ±5%
输出频率
50Hz 或 60Hz
峰值效率
90%
过载保护
5秒@ ≥150%负载； 1分钟@ 125%~150% 负载；5分钟@ 110%~125% 负载；
突波能力
2倍额定功率为5秒
额定直流输入电压
48.0Vdc
冷启动电压
46.0Vdc
低直流警告电压
@负载<20%
@20%≤ 负载 <50%
@负载≥50%
44.0Vdc
42.8Vdc
40.4Vdc
低直流警告返回电压
44.8Vdc
42.4Vdc
低直流断开电压
42.0Vdc
40.8Vdc
38.4Vdc
高直流恢复电压
58Vdc
高直流断开电压
60Vdc
无负载耗损电力
<50W
节能模式耗损电力
<15W
表3 充电器规格
市电充电模式
充电电流（UPS）
@额定输入电压
默设：30A； 最大：60A
恒流充电电压
56.4Vdc
浮充电压
54.0Vdc

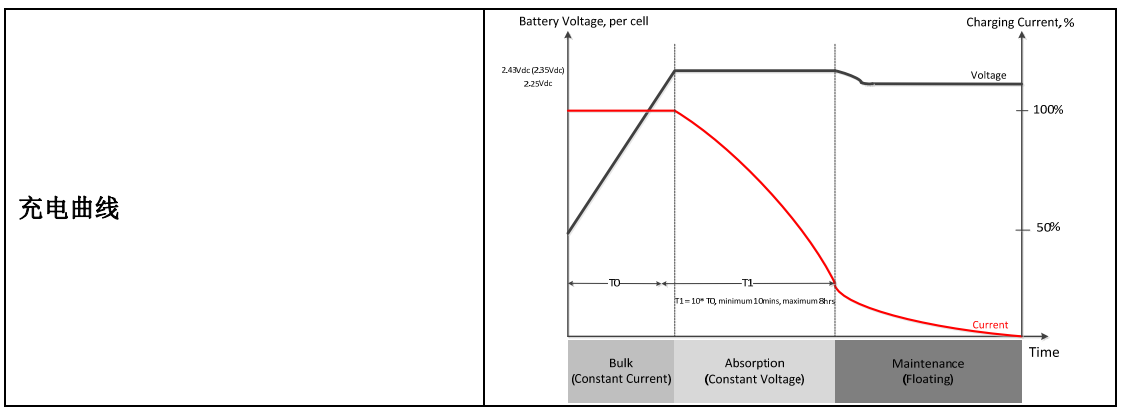

充电方式
3阶段
表4 一般规格
并联能力
有（最多9台机组并联）
通讯
RS232 和USB
安全认证
CE
工作温度范围
0℃ to 40℃
贮存温度
-15℃ ~ 60℃
湿度
5%至95%相对湿度（非冷凝）
尺寸（D*W*H）, mm
400×438×86.3
净重/公斤（KG）
8.7
9.2
